Ⅰ.Ringkasan Produk

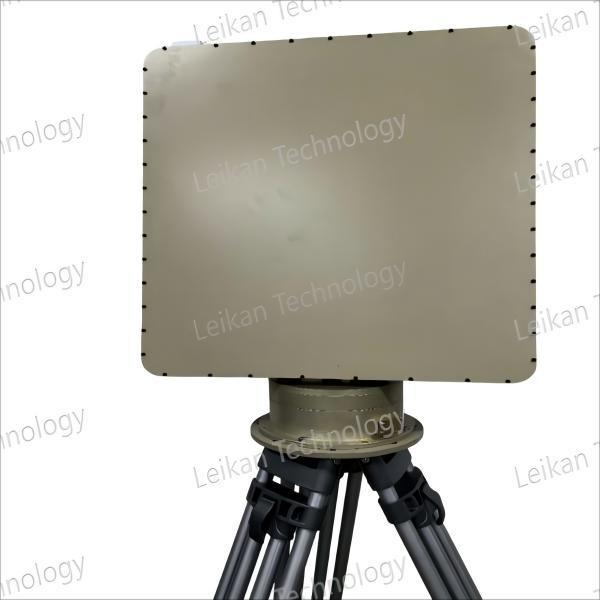

LKST-X115 adalah X-band, semua solid state, digital beamforming (DBF) radar pengawasan ketinggian rendah.Satu stasiun menyediakan cakupan ruang udara 360 ° × 60 ° dan dapat secara bersamaan menetapkan ≥ 300 batch lintasan target, cocok untuk deteksi dan pelacakan terus menerus dari drone, personel, kendaraan dan target laut
Ⅱ. Fitur produk
1. Beamforming digital: kecepatan data pencarian tinggi, tingkat refresh cepat
2. penindasan kekacauan adaptif: tingkat alarm palsu yang sangat rendah di bawah hujan, salju, dan kekacauan tanah
3. Pitch -3 ° ~ + 60 °: cocok untuk pemandangan pegunungan dan tinggi
4. Dibangun dalam rekaman dan pemutaran: mendukung analisis data pasca acara
5Ringan dan konsumsi daya rendah: ≤ 35 kg, ≤ 330 W, dapat digunakan dalam kendaraan atau perangkat portabel
Ⅲ.Spesifikasi
| Nama Parameter |
Nilai parameter |
| Frekuensi Operasi |
X-band 9,8~10 GHz |
| Cakupan Ketinggian |
- 3° ≈ 60° |
| Cakupan Azimuth |
360° |
| Jangkauan Deteksi |
Quadcopter kecil (RCS 0,01 m2) ≥ 8 km
UAV sayap tetap kecil (RCS 0,1 m2) ≥ 12 km
UAV sayap tetap menengah (RCS 1 m2) ≥ 15 km
Personil ≥ 14 km• Helikopter / kendaraan ≥ 15 km
|
| Ketinggian Deteksi Maksimal |
≥ 2 000 m |
| Zona Buta |
≤ 50 m |
| Keakuratan Jangkauan |
≤ 5 m (RMS) |
| Keakuratan Sudut |
Azimuth ≤ 0,4° (RMS) / Elevasi ≤ 0,4° (RMS) |
| Kecepatan Rotasi Antenna |
30 rpm (180°/s)
dapat ditingkatkan menjadi 60 rpm (360°/s) |
| Jalur Serentak |
≥ 300 |
| Jangkauan Kecepatan Pelacakan |
1 ‰ 150 m/s |
| Penolakan Kerumitan |
Kebal terhadap kekacauan umum |
| Suhu operasi |
-40 °C sampai +55 °C |
| Kelembaban |
≤ 60% |
| Tingkat Perlindungan |
IP65 (unit utama IP67) |
| Berat badan |
≤ 35 kg |
| Konsumsi Daya |
≤ 330 W |
| Dimensi Array |
540 × 675 × 85 mm |
| Resolusi |
4° (azimut) / 7° (tinggi) |
| Mengirim daya |
≤ 30 W |
Ⅳ.Titik penjualan produk
1. Deteksi jarak jauh target multi kelas
- Rotorcraft drone ≥ 8 km
- Personil ≥ 14 km
- Kendaraan/helikopter ≥ 15 km
2. Lacak jumlah batch target
300 seri jalur real-time, akurasi penentuan posisi ≤ 5 m, ≤ 0,4 °
3Siap digunakan.
Tanah yang kompleks tidak memerlukan debugging kekacauan tambahan
4. Opsi upgrade
Kecepatan antena dapat lembut ditingkatkan menjadi 60 rpm
