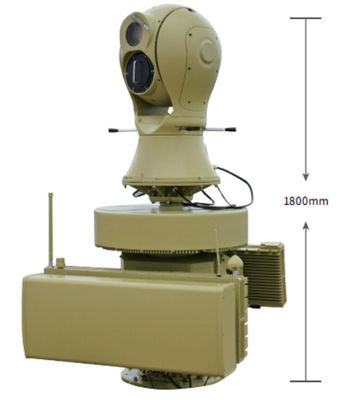

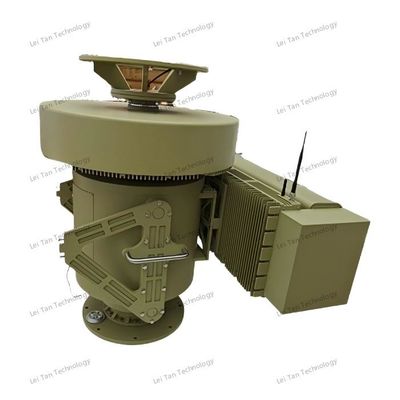

Pelacakan fotolistrik hingga 5000m Sistem pertahanan radar Deteksi target bergerak yang akurat
Ⅰ. Deskripsi Produk
Photoelectric Tracking sampai 5000m Radar Sistem Pertahanan adalah canggih, pengawasan terintegrasi dan solusi pertahanan yang dirancang untuk deteksi presisi tinggi, pelacakan,dan keterlibatan target bergerakMenggabungkan pemotretan fotoelektrik mutakhir, teknologi radar, dan pengenalan target berbasis AI,Sistem ini memastikan kesadaran situasi yang unggul dan kemampuan respon cepat di berbagai lingkungan operasional.
Dilengkapi dengan sensor elektro-optik / inframerah jarak jauh (EO / IR) dan radar resolusi tinggi, sistem ini memberikan pelacakan ancaman udara, darat, dan maritim secara real time dengan akurasi yang luar biasa.Desain modularnya memungkinkan integrasi yang mulus dengan jaringan pertahanan yang ada, menjadikannya ideal untuk militer, keamanan perbatasan, perlindungan infrastruktur penting, dan operasi anti-drone.
Ⅱ. Fitur produk
1. Deteksi jarak jauh Pelacakan
Mampu mendeteksi dan melacak target bergerak hingga 5000 meter dengan presisi tinggi.Menggabungkan radar dan sensor fotoelektrik untuk peningkatan akuisisi target dalam semua kondisi cuaca.
2Teknologi Fusi Multi Sensor
Mengintegrasikan inframerah (IR), cahaya tampak, dan radar untuk pengawasan 24/7.Pemrosesan gambar bertenaga AI mengurangi alarm palsu dan meningkatkan klasifikasi target.
3. Mobilitas Tinggi Pengerahan Cepat
Desain modular ringan untuk pengaturan cepat dalam operasi lapangan.Kompatibel dengan konfigurasi yang tetap, dipasang pada kendaraan, dan portabel.
4. Pengakuan Ancaman otomatis
Algoritma canggih secara otomatis mengidentifikasi dan mengklasifikasikan ancaman (drone, kendaraan, personel).Peringatan real-time dan pelacakan update untuk respon defensif cepat.
5. Semua Performa Cuaca
Beroperasi secara efektif dalam kondisi hujan, kabut, salju, dan cahaya rendah.Pencitraan termal memastikan visibilitas dalam gelap total.
6Perang Pusat Jaringan Siap
Mendukung berbagi data dengan pusat komando dan sistem pertahanan lainnya.Kompatibel dengan sistem C4ISR (Command, Control, Communications, Computers, Intelligence, Surveillance, and Reconnaissance).
Ⅲ. Fungsi produk
1. Penjelajah Target yang Bergerak
Deteksi Radar: Secara aktif memindai dan mendeteksi benda bergerak dalam radius 5000m.EO/IR Lock-On: Mengunci secara otomatis pada target menggunakan kamera resolusi tinggi dan pencitraan termal.
2. Multi Target Engagement
Melacak beberapa ancaman secara bersamaan (hingga target [X], tergantung pada konfigurasi).Memprioritaskan target berisiko tinggi berdasarkan kecepatan, lintasan, dan tingkat ancaman.
3. Peringatan otomatis Peringatan
Pemberitahuan instan untuk intrusi yang tidak sah atau gerakan mencurigakan.Batas alarm yang dapat disesuaikan untuk skenario keamanan yang berbeda.
4. Surveillance siang/malam
Kamera dengan resolusi tinggi (HD) untuk operasi siang hari.Kamera termal IR yang tidak didinginkan untuk malam hari dan kondisi visibilitas rendah.
5. Anti-Jamming Electronic Countermeasures (ECM) Ketahanan
Frequency-hopping dan data link terenkripsi mencegah gangguan sinyal.Tahan terhadap spoofing dan taktik perang elektronik.
6. Pemutaran Rekaman Data
Menyimpan rekaman misi-kritis dan data radar untuk analisis pasca-operasi.Log yang dapat diekspor untuk tujuan penyelidikan forensik dan pelatihan.
7. Integrasi remote control
Mengoperasikan melalui remote console atau mobile command unit.Dukungan API untuk integrasi dengan platform pertahanan pihak ketiga.
Ⅳ. Parameter produk
| Indikator fungsional |
| Konfigurasi standar |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, gangguan, penipuan, pengontrol, dan perangkat lunak manajemen) |
| Jarak deteksi |
≥5KM |
| Band frekuensi deteksi |
70 MHz sampai 6000 MHz, Catatan: pita frekuensi lainnya dapat disesuaikan |
| Frekuensi yang menipu |
GPS/GALILEO/GLONASS/Beidou |
| Jarak yang menipu |
≥1KM |
| Band frekuensi interferensi |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| parameter radar |
Parameter rinci tercantum di bawah ini: Parameter kinerja modul radar |
| parameter optoelektronik |
Parameter fotovoltaik Parameter rinci tercantum dalam tabel di bawah ini *4 Parameter kinerja modul fotovoltaik |
| Indikator mekanik |
| ketahanan angin |
10angin kuat |
| Suhu operasi |
- 40°C55°C |
| Suhu penyimpanan |
-45°C65°C |
| rating perlindungan |
IP65 |
| Kelembaban operasi |
≤95% |
| antarmuka data |
RJ45 |
| port daya |
Tegangan: 220V
Kekuatan: ≤550W (mode deteksi), ≤1950W (mode countermeasure) |
| berat badan |
250kg |
| Ukuran |
850mm x 850mm x 1700mm |
| Fitur platform |
Daftar putih dan daftar hitam, deteksi real-time, pelacakan optik, tindakan otomatis, tindakan manual, peta GIS. |
| Parameter indikator modul deteksi spektrum |
| Band frekuensi deteksi |
20 MHz-6 GHz |
| Jarak deteksi |
≥5km |
| Tentukan jarak jari-jari |
≥5 kilometer, dapat mengenali beberapa merek dan model drone |
| Sudut deteksi |
360° |
| Kesalahan akurasi pengukuran sudut (akar rata-rata persegi) |
Jarak 5 km atau lebih ≤ 1° |
| Ketinggian deteksi minimum |
<0m |
| Parameter indikator modul interferensi |
| Band frekuensi interferensi |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| port daya |
50W |
| Jarak gangguan |
3KM |
| Parameter modul radar |
| Sistem kerja |
Sistem array berfase (pindaian azimuth+pindaian fase elevasi) |
| Band frekuensi kerja |
Xband |
| Kekuatan deteksi efektif |
≥ 5,0KM (UAV) |
| ≥8.0KM ((Pedesaan) |
| ≥10.0KM (kendaraan) |
| ≥5.0KM ((kapal) |
| Deteksi kecepatan |
0.5m/s-83m/s |
| Keakuratan azimuth |
≤0,3° (mencari);≤0,3° (jalan) |
| Keakuratan pitch |
≤1,0° (mencari);≤0,5° (jalan) |
| Tingkat data |
≤5s/lingkaran |
| Parameter indeks modul optoelektronik |
| Jarak operasi |
Dalam kasus visibilitas atmosfer ≥ 20km, kelembaban ≤ 50% RH, dan perbedaan suhu> 6K,Jarak deteksi cahaya tampak ≥ 5000m, jarak pelacakan ≥ 4000m, jarak pengenalan ≥ 3000m untuk 0.3m × 0.3m target kendaraan udara tak berawak; jarak deteksi citra termal ≥ 1500m, jarak pelacakan ≥ 1000m, jarak pengenalan ≥ 1000m |
| Imaging termal inframerah |
Detektor: Uncooled Vanadium Oxide (VOx) bidang fokus inframerah
Jangkauan spektrum: 8μm sampai 14μm
Resolusi: 640×512
NETD: lebih baik dari 30mK
Jarak fokus lensa: 31 sampai 155mm, lensa zoom optik 5x terus menerus
Kontrol lensa: Zoom listrik, fokus manual/otomatis
Peningkatan citra: Teknologi peningkatan detail gambar digital SDE
Polasi pseudo-warna: Hitam termal, putih termal, dan beberapa pilihan pseudo-warna yang tersedia
Penyesuaian gambar: Kecerahan, kontras, koreksi gamma
Format pengkodean: H.264/H.265/MJPEG
Mendukung fungsi perlindungan cahaya yang kuat |
| Cahaya terlihat definisi tinggi |
Sensor:1/1.8 "target surface starlight grade CMOS, ICR warna ke konversi hitam
Resolusi: 2688×1520
Pencahayaan: Warna: 0,002 Lux; Hitam dan putih: 0,0002 Lux
Format pengkodean: H.264/H.265/MJPEG
Peningkatan gambar: Mendukung rentang dinamis yang luas, penekanan cahaya yang kuat, stabilisasi gambar elektronik, pengurangan kebisingan digital 3D, dan keseimbangan putih otomatis
Panjang fokus: 12,5 ̊775mm lensa zoom listrik definisi tinggi
Dehazing: Mendukung dehazing optik dan elektronik |
| Fungsi pelacakan |
1. Metode pelacakan: Front end embedded hardware tracking
2Mode pelacakan: manual, pelacakan otomatis, mendukung hubungan radar
3. Video switching: Digital high-definition visible light/digital infrared video switching tracking
4. Fungsi pelacakan: Dibangun dalam beberapa algoritma pelacakan, mendukung deteksi multi-target, penangkapan otomatis, zoom otomatis selama pelacakan, tampilan real-time dari lintasan target,anti oklusi sementara, dll Pelacakan manual dan otomatis, mendukung pelacakan hubungan radar; Mendukung pengenalan target selama proses pelacakan; Mendukung identifikasi dan pelacakan;Mendukung pelacakan adaptif dari gerbang gelombang udara, dan ukuran kotak pelacak dapat disesuaikan sesuai dengan ukuran target.
Tampilan pelacakan: dilengkapi dengan pelacakan target tampilan mata elang, posisi mata elang dapat disesuaikan sewenang-wenang, mendukung target 2, 4, dan 8x tampilan pembesaran |
| Analisis |
1. Dibangun di 16Tops prosesor daya komputasi
2. Metode implementasi: Modul analisis cerdas tertanam front-end
3. Deteksi perilaku abnormal: mendukung pengenalan target; Mendukung deteksi intrusi regional, deteksi intrusi lintas batas, deteksi gerakan, dll
Pengakuan klasifikasi: mendukung pengakuan klasifikasi target seperti orang, mobil, drone, burung, dll (membutuhkan bantuan pelanggan dalam menyediakan set data) |
| Peningkatan fungsi |
1. Manajemen kesehatan: Mendukung pengujian diri, kueri status, dan umpan balik kode kesalahan, dan mendukung kueri kesehatan perangkat keras seperti cahaya tampak, komponen pencitraan termal,Motor pitch horizontal, suhu chip, dan waktu berjalan
2. Umpan balik data: Ini memiliki umpan balik waktu nyata / kueri dan fungsi penentuan posisi untuk sudut pandang bidang lensa, pembesaran, nilai ZOOM / FOKUS, dan sudut turntable,dan mendukung fungsi query/feedback real-time dan posisi untuk sudut horizontal dan pitch
Upgrade dan pemeliharaan: dapat dihidupkan kembali dari jarak jauh, fungsi upgrade jarak jauh, nyaman untuk pemeliharaan sistem |
| Parameter indeks modul servo turntable |
| Mesin putar bersumbu tunggal |
1. sudut rotasi dari turntable: rotasi terus menerus dalam azimuth N × 360 °
2Kecepatan azimuth maksimum: ≥ 130 °/s
3Kecepatan azimuth minimum: ≤ 0,1 °/s
4Percepatan azimuth maksimum: ≥ 90 °/s2
5Keakuratan orientasi: ≤ 0,1 °
6Waktu respons minimum yang tetap menunjuk: ≤ 2 s (stabil dari 0 ° sampai 90 °)
Jangkauan penyesuaian kurung pitch: tidak kurang dari -25 ° sampai 10 ° |
VI:Fitur produk
|
Fitur produk
|
Sistem anti-drone Hai Dong Qing dapat memantau dan melacak gerakan drone secara real time.Sistem ini dapat dengan cepat mengidentifikasi dan mengunci target drone, mendapatkan lokasi mereka, kecepatan, dan lintasan penerbangan secara real-time.
|
|
Gangguan dan penipuan
|
Dalam mode jamming, sistem dapat secara manual atau otomatis mengaktifkan jamming radio, memaksa drone mendarat segera, melayang,atau kembali ke pangkalanDalam mode penipuan, sistem ini menggunakan teknologi GNSS spoofing untuk mengarahkan drone dari jalur penerbangan yang direncanakan, jauh dari area yang dibatasi dan inti.
|
|
Analisis situasi dan pengambilan keputusan komando
|
Sistem anti-drone Hai Dong Qing dapat menganalisis situasi ancaman drone yang terdeteksi dan memberikan dukungan keputusan komando kepada pengguna.Sistem ini dengan cepat menilai tingkat ancaman dari drone menggunakan data real-time yang diperoleh dari radar, sensor optik, dan peralatan pengintaian elektronik, dikombinasikan dengan model penilaian ancaman yang telah ditetapkan sebelumnya, dan menawarkan rekomendasi respons yang sesuai kepada pengguna.
|
|
Respon terkoordinasi multi-level
|
Sistem ini mendukung tiga tingkat dan dua tingkat Interconnection mode pembuangan yang melibatkan radar, spektrum, dan elektro-optik teknologi.deteksi spektrum, dan pelacakan elektro-optik bekerja sama untuk menyediakan pemantauan dan pelacakan drone yang komprehensif, secara otomatis menyesuaikan strategi gangguan atau penipuan berdasarkan tingkat ancaman.Dalam modus Interkoneksi dua tingkat, pengguna dapat memilih kombinasi radar dengan spektrum, radar dengan elektro-optik,atau spektrum dengan elektro-optik berdasarkan situasi aktual untuk secara fleksibel mengatasi ancaman drone dalam skenario yang berbeda.
|
|
perlindungan regional
|
Sistem anti-drone Hai Dong Qing dapat secara efektif melindungi area yang luas.Cakupan yang luas dan kemampuan pemantauan dan gangguan yang kuat memungkinkannya untuk memberikan pengawasan komprehensif dari zona peringatan dan area inti, memastikan bahwa wilayah kritis tetap aman dari ancaman drone.
|
