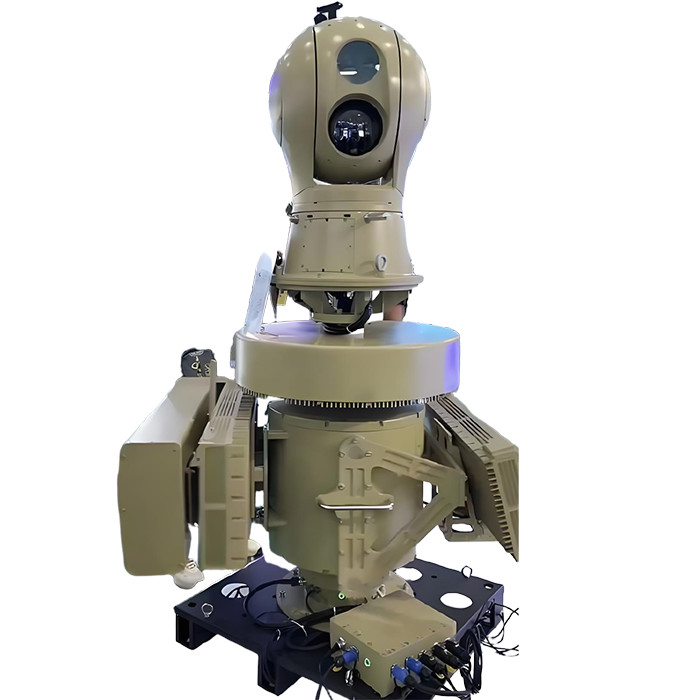

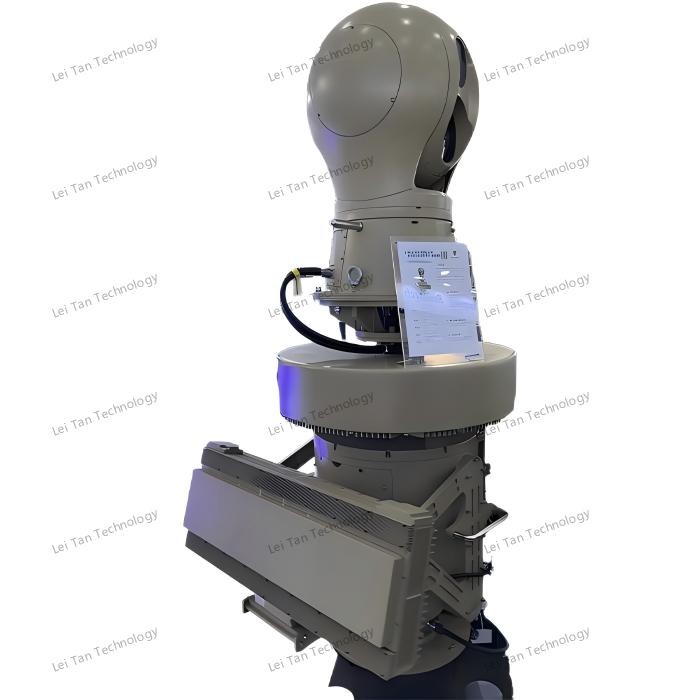

Desain modular dengan sistem pertahanan radar dengan kinerja stabil
Ⅰ. Deskripsi Produk
Desain Modular dengan Sistem Pertahanan Radar Berkinerja Stabil (High-Recognition Deterrence) adalah solusi keamanan multifungsi canggih yang dirancang untuk lingkungan ancaman tinggi.Sistem ini mengintegrasikan teknologi radar mutakhir dengan pengakuan bertenaga AI untuk memberikan pengawasan real-time, deteksi ancaman, dan mekanisme pencegahan otomatis.
Ⅱ. Fitur produk
1. Desain Modular Scalable
Dapat disesuaikan dengan kebutuhan operasional yang berbeda dengan komponen plug-and-play.Mendukung integrasi yang mulus dengan infrastruktur keamanan yang ada.Jangkauan deteksi dan fungsi yang dapat diperluas berdasarkan persyaratan pengguna.
2. Stabilitas Tinggi Keandalan
Dirancang untuk operasi 24/7 di lingkungan yang keras (suhu ekstrim, debu, hujan, dll.).Sumber daya listrik yang berlebihan dan mekanisme fail-safe memastikan kinerja yang tidak terganggu.Kebutuhan pemeliharaan yang rendah dengan fungsi diagnostik diri.
3. AI-Powered Recognition Deterrence
Algoritma pembelajaran mesin canggih untuk klasifikasi ancaman yang sangat akurat.Pelacakan real-time dari beberapa target (drone, kendaraan, personil).Protokol pencegahan otomatis (alarm, gangguan sinyal, atau langkah-langkah kontra drone).
4Teknologi Fusi Multi Sensor
Menggabungkan sensor radar, elektro-optik (EO), dan inframerah (IR) untuk deteksi yang komprehensif.Mengurangi titik mati dan meningkatkan kesadaran situasi.Fusi data meningkatkan akurasi identifikasi target.
5. Pengguna antarmuka ramah penyebaran cepat
Pengaturan cepat dengan kalibrasi minimal yang diperlukan.Perangkat lunak kontrol intuitif dengan dasbor yang dapat disesuaikan.Pemantauan dan kontrol jarak jauh melalui jaringan aman.
Ⅲ. Fungsi produk
1. Deteksi jarak jauh Peringatan dini
Mendeteksi ancaman pada jarak yang diperpanjang (hingga [X] km, tergantung pada konfigurasi).Memberikan peringatan dini untuk intrusi yang tidak sah atau mendekati objek.
2. Klasifikasi Pelacakan Sasaran Otomatis
Pengakuan berbasis AI membedakan antara drone, kendaraan, manusia, dan hewan.Pelacakan terus menerus target bergerak dengan prediksi lintasan.
3. Peringatan Penilaian Ancaman RealTime
Pemberitahuan instan melalui alarm visual/audio atau peringatan berbasis jaringan.Mengutamakan ancaman berdasarkan kecepatan, lintasan, dan kedekatan.
4. tindakan pencegahan aktif
Mengerahkan sinyal gangguan untuk menonaktifkan drone musuh atau perangkat komunikasi.Dapat mengintegrasikan dengan laser atau kinetik countermeasures (opsional).
5. Rekaman Data Analisis Pasca Misi
Mengumpulkan log deteksi, video feed, dan data radar untuk pemeriksaan forensik.Mendukung pemutaran dan analisis untuk pelatihan atau peningkatan operasional.
6Operasi Pusat Jaringan
Kompatibel dengan sistem komando dan kontrol (C2) untuk manajemen keamanan terpusat.Mendukung transmisi data terenkripsi untuk akses jarak jauh yang aman.
Ⅳ. Parameter produk
| Indikator fungsional |
| Konfigurasi standar |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, gangguan, penipuan, pengontrol, dan perangkat lunak manajemen) |
| Jarak deteksi |
≥5KM |
| Band frekuensi deteksi |
70 MHz sampai 6000 MHz, Catatan: pita frekuensi lainnya dapat disesuaikan |
| Frekuensi yang menipu |
GPS/GALILEO/GLONASS/Beidou |
| Jarak yang menipu |
≥1KM |
| Band frekuensi interferensi |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| parameter radar |
Parameter rinci tercantum di bawah ini: Parameter kinerja modul radar |
| parameter optoelektronik |
Parameter fotovoltaik Parameter rinci tercantum dalam tabel di bawah ini *4 Parameter kinerja modul fotovoltaik |
| Indikator mekanik |
| ketahanan angin |
10angin kuat |
| Suhu operasi |
- 40°C55°C |
| Suhu penyimpanan |
-45°C65°C |
| rating perlindungan |
IP65 |
| Kelembaban operasi |
≤95% |
| antarmuka data |
RJ45 |
| port daya |
Tegangan: 220V
Kekuatan: ≤550W (mode deteksi), ≤1950W (mode countermeasure) |
| berat badan |
250kg |
| Ukuran |
850mm x 850mm x 1700mm |
| Fitur platform |
Daftar putih dan daftar hitam, deteksi real-time, pelacakan optik, tindakan otomatis, tindakan manual, peta GIS. |
| Parameter indikator modul deteksi spektrum |
| Band frekuensi deteksi |
20 MHz-6 GHz |
| Jarak deteksi |
≥5km |
| Tentukan jarak jari-jari |
≥5 kilometer, dapat mengenali beberapa merek dan model drone |
| Sudut deteksi |
360° |
| Kesalahan akurasi pengukuran sudut (akar rata-rata persegi) |
Jarak 5 km atau lebih ≤ 1° |
| Ketinggian deteksi minimum |
<0m |
| Parameter indikator modul interferensi |
| Band frekuensi interferensi |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| port daya |
50W |
| Jarak gangguan |
3KM |
| Parameter modul radar |
| Sistem kerja |
Sistem array berfase (pindaian azimuth+pindaian fase elevasi) |
| Band frekuensi kerja |
Xband |
| Kekuatan deteksi efektif |
≥ 5,0KM (UAV) |
| ≥8.0KM ((Pedesaan) |
| ≥10.0KM (kendaraan) |
| ≥5.0KM ((kapal) |
| Deteksi kecepatan |
0.5m/s-83m/s |
| Keakuratan azimuth |
≤0,3° (mencari);≤0,3° (jalan) |
| Keakuratan pitch |
≤1,0° (mencari);≤0,5° (jalan) |
| Tingkat data |
≤5s/lingkaran |
| Parameter indeks modul optoelektronik |
| Jarak operasi |
Dalam kasus visibilitas atmosfer ≥ 20km, kelembaban ≤ 50% RH, dan perbedaan suhu> 6K,Jarak deteksi cahaya tampak ≥ 5000m, jarak pelacakan ≥ 4000m, jarak pengenalan ≥ 3000m untuk 0.3m × 0.3m target kendaraan udara tak berawak; jarak deteksi citra termal ≥ 1500m, jarak pelacakan ≥ 1000m, jarak pengenalan ≥ 1000m |
| Imaging termal inframerah |
Detektor: Uncooled Vanadium Oxide (VOx) bidang fokus inframerah
Jangkauan spektrum: 8μm sampai 14μm
Resolusi: 640×512
NETD: lebih baik dari 30mK
Jarak fokus lensa: 31 sampai 155mm, lensa zoom optik 5x terus menerus
Kontrol lensa: Zoom listrik, fokus manual/otomatis
Peningkatan citra: Teknologi peningkatan detail gambar digital SDE
Polasi pseudo-warna: Hitam termal, putih termal, dan beberapa pilihan pseudo-warna yang tersedia
Penyesuaian gambar: Kecerahan, kontras, koreksi gamma
Format pengkodean: H.264/H.265/MJPEG
Mendukung fungsi perlindungan cahaya yang kuat |
| Cahaya terlihat definisi tinggi |
Sensor:1/1.8 "target surface starlight grade CMOS, ICR warna ke konversi hitam
Resolusi: 2688×1520
Pencahayaan: Warna: 0,002 Lux; Hitam dan putih: 0,0002 Lux
Format pengkodean: H.264/H.265/MJPEG
Peningkatan gambar: Mendukung rentang dinamis yang luas, penekanan cahaya yang kuat, stabilisasi gambar elektronik, pengurangan kebisingan digital 3D, dan keseimbangan putih otomatis
Panjang fokus: 12,5 ̊775mm lensa zoom listrik definisi tinggi
Dehazing: Mendukung dehazing optik dan elektronik |
| Fungsi pelacakan |
1. Metode pelacakan: Front end embedded hardware tracking
2Mode pelacakan: manual, pelacakan otomatis, mendukung hubungan radar
3. Video switching: Digital high-definition visible light/digital infrared video switching tracking
4. Fungsi pelacakan: Dibangun dalam beberapa algoritma pelacakan, mendukung deteksi multi-target, penangkapan otomatis, zoom otomatis selama pelacakan, tampilan real-time dari lintasan target,anti oklusi sementara, dll Pelacakan manual dan otomatis, mendukung pelacakan hubungan radar; Mendukung pengenalan target selama proses pelacakan; Mendukung identifikasi dan pelacakan;Mendukung pelacakan adaptif dari gerbang gelombang udara, dan ukuran kotak pelacak dapat disesuaikan sesuai dengan ukuran target.
Tampilan pelacakan: dilengkapi dengan pelacakan target tampilan mata elang, posisi mata elang dapat disesuaikan sewenang-wenang, mendukung target 2, 4, dan 8x tampilan pembesaran |
| Analisis |
1. Dibangun di 16Tops prosesor daya komputasi
2. Metode implementasi: Modul analisis cerdas tertanam front-end
3. Deteksi perilaku abnormal: mendukung pengenalan target; Mendukung deteksi intrusi regional, deteksi intrusi lintas batas, deteksi gerakan, dll
Pengakuan klasifikasi: mendukung pengakuan klasifikasi target seperti orang, mobil, drone, burung, dll (membutuhkan bantuan pelanggan dalam menyediakan set data) |
| Peningkatan fungsi |
1. Manajemen kesehatan: Mendukung pengujian diri, kueri status, dan umpan balik kode kesalahan, dan mendukung kueri kesehatan perangkat keras seperti cahaya tampak, komponen pencitraan termal,Motor pitch horizontal, suhu chip, dan waktu berjalan
2. Umpan balik data: Ini memiliki umpan balik waktu nyata / kueri dan fungsi penentuan posisi untuk sudut pandang bidang lensa, pembesaran, nilai ZOOM / FOKUS, dan sudut turntable,dan mendukung fungsi query/feedback real-time dan posisi untuk sudut horizontal dan pitch
Upgrade dan pemeliharaan: dapat dihidupkan kembali dari jarak jauh, fungsi upgrade jarak jauh, nyaman untuk pemeliharaan sistem |
| Parameter indeks modul servo turntable |
| Mesin putar bersumbu tunggal |
1. sudut rotasi dari turntable: rotasi terus menerus dalam azimuth N × 360 °
2Kecepatan azimuth maksimum: ≥ 130 °/s
3Kecepatan azimuth minimum: ≤ 0,1 °/s
4Percepatan azimuth maksimum: ≥ 90 °/s2
5Keakuratan orientasi: ≤ 0,1 °
6Waktu respons minimum yang tetap menunjuk: ≤ 2 s (stabil dari 0 ° sampai 90 °)
Jangkauan penyesuaian kurung pitch: tidak kurang dari -25 ° sampai 10 ° |
VI:Fitur produk
|
Fitur produk
|
Sistem anti-drone Hai Dong Qing dapat memantau dan melacak gerakan drone secara real time.Sistem ini dapat dengan cepat mengidentifikasi dan mengunci target drone, mendapatkan lokasi mereka, kecepatan, dan lintasan penerbangan secara real-time.
|
|
Gangguan dan penipuan
|
Dalam mode jamming, sistem dapat secara manual atau otomatis mengaktifkan jamming radio, memaksa drone mendarat segera, melayang,atau kembali ke pangkalanDalam mode penipuan, sistem ini menggunakan teknologi GNSS spoofing untuk mengarahkan drone dari jalur penerbangan yang direncanakan, jauh dari area yang dibatasi dan inti.
|
|
Analisis situasi dan pengambilan keputusan komando
|
Sistem anti-drone Hai Dong Qing dapat menganalisis situasi ancaman drone yang terdeteksi dan memberikan dukungan keputusan komando kepada pengguna.Sistem ini dengan cepat menilai tingkat ancaman dari drone menggunakan data real-time yang diperoleh dari radar, sensor optik, dan peralatan pengintaian elektronik, dikombinasikan dengan model penilaian ancaman yang telah ditetapkan sebelumnya, dan menawarkan rekomendasi respons yang sesuai kepada pengguna.
|
|
Respon terkoordinasi multi-level
|
Sistem ini mendukung tiga tingkat dan dua tingkat Interconnection mode pembuangan yang melibatkan radar, spektrum, dan elektro-optik teknologi.deteksi spektrum, dan pelacakan elektro-optik bekerja sama untuk menyediakan pemantauan dan pelacakan drone yang komprehensif, secara otomatis menyesuaikan strategi gangguan atau penipuan berdasarkan tingkat ancaman.Dalam modus Interkoneksi dua tingkat, pengguna dapat memilih kombinasi radar dengan spektrum, radar dengan elektro-optik,atau spektrum dengan elektro-optik berdasarkan situasi aktual untuk secara fleksibel mengatasi ancaman drone dalam skenario yang berbeda.
|
|
perlindungan regional
|
Sistem anti-drone Hai Dong Qing dapat secara efektif melindungi area yang luas.Cakupan yang luas dan kemampuan pemantauan dan gangguan yang kuat memungkinkannya untuk memberikan pengawasan komprehensif dari zona peringatan dan area inti, memastikan bahwa wilayah kritis tetap aman dari ancaman drone.
|
