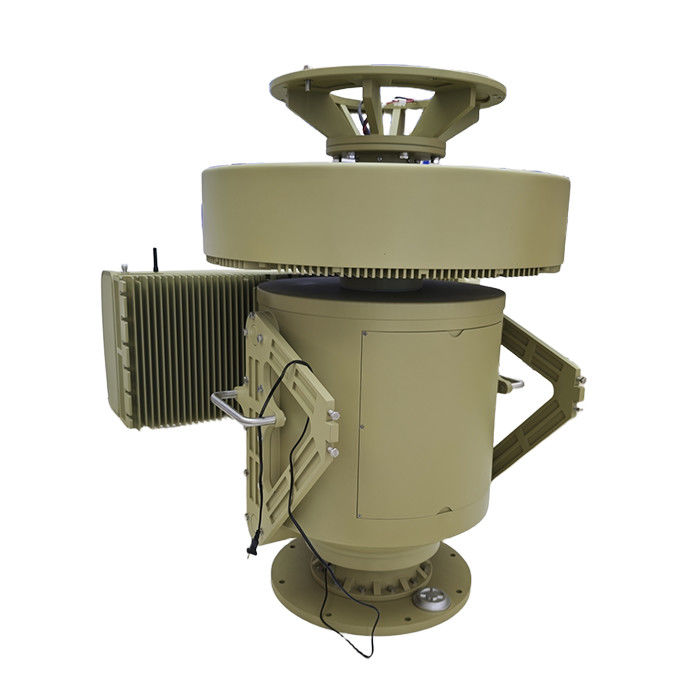

GNSS Spoofing Radio Jamming Tech Radar Sistem Pertahanan Mengganggu Drone Dalam 3km
Ⅰ. Deskripsi Produk
TheGNSS Spoofing Radio Jamming Tech Radar Defensive System adalah solusi anti-drone canggih yang dirancang untuk mendeteksi, melacak, dan menetralisir drone yang tidak sah dalam radius 3 kilometer.Menggunakan teknologi canggih GNSS (Global Navigation Satellite System) spoofing dan radio frequency (RF) jamming, sistem ini memberikan pertahanan yang kuat terhadap drone nakal, memastikan keamanan untuk infrastruktur penting, instalasi militer, fasilitas pemerintah, dan acara publik.
Ⅱ. Fitur produk
1Pertahanan Drone Berlapis Berbagai
Menggabungkan GNSS spoofing, RF jamming, dan deteksi radar untuk netralitas drone yang komprehensif.Mengganggu sinyal GPS, GLONASS, Galileo, dan BeiDou untuk membingungkan navigasi drone.
2. Cakupan jarak jauh (Hingga 3km)
Efektif terhadap drone dalam radius 3 km, memberikan perlindungan luas.Pengaturan daya yang dapat disesuaikan untuk kebutuhan operasi yang berbeda.
3. AI Powered Deteksi Pelacakan
Sensor radar dan RF mendeteksi drone secara real time.Algoritma pembelajaran mesin mengklasifikasikan jenis drone dan menilai tingkat ancaman.
4. Mode Operasi Manual Otomatis
Mode otomatis penuh untuk respon instan terhadap ancaman drone.Mode kontrol manual untuk penargetan yang tepat dan gangguan selektif.
5. Portable Mudah untuk menyebarkan
Desain modular memungkinkan penyebaran cepat dalam pengaturan tetap atau mobile.cocok untuk operasi kendaraan dipasang, diam, atau genggam.
6. Keamanan Kepatuhan Hukum
Mengoperasikan dalam pita frekuensi yang diizinkan untuk menghindari gangguan dengan komunikasi yang sah.
Ⅲ. Fungsi produk
1. GNSS Spoofing (Sinyal GPS Palsu)
Menghasilkan sinyal satelit palsu untuk menyesatkan sistem navigasi drone.Membuat drone menyimpang dari jalur yang direncanakan, kehilangan posisi, atau mendarat dengan aman.
2. Radio Frekuensi (RF) gangguan
Memblokir 2.4GHz, 5.8GHz, 433MHz, 915MHz, dan frekuensi kontrol drone lainnya.Mengganggu remote control, transmisi video, dan tautan data telemetri.
3Radar Deteksi Pelacakan
Pemindaian radar 3D mendeteksi drone di jarak jauh.Pelacakan real-time memberikan prediksi lintasan dan penilaian ancaman.
4Neutralisasi Multi Drone
Mampu melawan serangan drone swarm dengan mengganggu beberapa sinyal secara bersamaan.
5. User Friendly Interface
Panel kontrol layar sentuh untuk pengoperasian yang mudah.Pemberitahuan peringatan untuk ancaman drone yang terdeteksi.
6. Data Logging Analisis
Mencatat serangan drone untuk analisis pasca misi.Mendukung pengenalan pola ancaman untuk peningkatan pertahanan masa depan.
Ⅳ. Parameter produk
|
Indikator fungsional
|
|
Konfigurasi standar
|
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, gangguan, penipuan, pengontrol, dan perangkat lunak manajemen)
|
|
Jarak deteksi
|
≥5KM
|
|
Band frekuensi deteksi
|
70 MHz sampai 6000 MHz, Catatan: pita frekuensi lainnya dapat disesuaikan
|
|
Frekuensi yang menipu
|
GPS/GALILEO/GLONASS/Beidou
|
|
Jarak yang menipu
|
≥1KM
|
|
Band frekuensi interferensi
|
5900-6200MHz/5600-5950MHz/5100-5350MHz
|
|
4850-5100MHz/2280-2540MHz/1750-2000MHz
|
|
1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz
|
|
parameter radar
|
Parameter rinci tercantum di bawah ini: Parameter kinerja modul radar
|
|
parameter optoelektronik
|
Parameter fotovoltaik Parameter rinci tercantum dalam tabel di bawah ini *4 Parameter kinerja modul fotovoltaik
|
|
Indikator mekanik
|
|
ketahanan angin
|
10angin kuat
|
|
Suhu operasi
|
-40°C~55°C
|
|
Suhu penyimpanan
|
-45°C~65°C
|
|
rating perlindungan
|
IP65
|
|
Kelembaban operasi
|
≤ 95%
|
|
antarmuka data
|
RJ45
|
|
port daya
|
Tegangan: 220V
Kekuatan: ≤550W (mode deteksi), ≤1950W (mode countermeasure)
|
|
berat badan
|
250kg
|
|
Ukuran
|
850mm x 850mm x 1700mm
|
|
Fitur platform
|
Daftar putih dan daftar hitam, deteksi real-time, pelacakan optik, tindakan otomatis, tindakan manual, peta GIS.
|
|
Parameter indikator modul deteksi spektrum
|
|
Band frekuensi deteksi
|
20 MHz-6 GHz
|
|
Jarak deteksi
|
≥5km
|
|
Tentukan jarak jari-jari
|
≥5 kilometer, dapat mengenali beberapa merek dan model drone
|
|
Sudut deteksi
|
360°
|
|
Kesalahan akurasi pengukuran sudut (akar rata-rata persegi)
|
Jarak 5 km atau lebih ≤ 1°
|
|
Ketinggian deteksi minimum
|
<0m
|
|
Parameter indikator modul interferensi
|
|
Band frekuensi interferensi
|
5900-6200MHz
|
|
5600-5950MHz
|
|
5100-5350MHz
|
|
4850-5100MHz
|
|
2280-2540MHz
|
|
1750-2000MHz
|
|
1100-1400MHz
|
|
850-1050MHz
|
|
720-950MHz
|
|
410-520MHz
|
|
port daya
|
50W
|
|
Jarak gangguan
|
3KM
|
|
Parameter modul radar
|
|
Sistem kerja
|
Sistem array berfase (pindaian azimuth+pindaian fase elevasi)
|
|
Band frekuensi kerja
|
Xband
|
|
Kekuatan deteksi efektif
|
≥ 5,0KM (UAV)
|
|
≥8.0KM ((Pedesaan)
|
|
≥10.0KM (kendaraan)
|
|
≥5.0KM ((kapal)
|
|
Deteksi kecepatan
|
0.5m/s-83m/s
|
|
Keakuratan azimuth
|
≤0,3° (mencari);≤0,3° (jalan)
|
|
Keakuratan pitch
|
≤1,0° (mencari);≤0,5° (jalan)
|
|
Tingkat data
|
≤5s/lingkaran
|
|
Parameter indeks modul optoelektronik
|
|
Jarak operasi
|
Dalam kasus visibilitas atmosfer ≥ 20km, kelembaban ≤ 50% RH, dan perbedaan suhu> 6K,Jarak deteksi cahaya tampak ≥ 5000m, jarak pelacakan ≥ 4000m, jarak pengenalan ≥ 3000m untuk 0.3m × 0.3m target kendaraan udara tak berawak; jarak deteksi citra termal ≥ 1500m, jarak pelacakan ≥ 1000m, jarak pengenalan ≥ 1000m
|
|
Imaging termal inframerah
|
Detektor: Uncooled Vanadium Oxide (VOx) bidang fokus inframerah
Jangkauan spektrum: 8μm sampai 14μm
Resolusi: 640×512
NETD: lebih baik dari 30mK
Jarak fokus lensa: 31 sampai 155mm, lensa zoom optik 5x terus menerus
Kontrol lensa: Zoom listrik, fokus manual/otomatis
Peningkatan citra: Teknologi peningkatan detail gambar digital SDE
Polasi pseudo-warna: Hitam termal, putih termal, dan beberapa pilihan pseudo-warna yang tersedia
Penyesuaian gambar: Kecerahan, kontras, koreksi gamma
Format pengkodean: H.264/H.265/MJPEG
Mendukung fungsi perlindungan cahaya yang kuat
|
|
Cahaya terlihat definisi tinggi
|
Sensor:1/1.8 "target surface starlight grade CMOS, ICR warna ke konversi hitam
Resolusi: 2688×1520
Pencahayaan: Warna: 0,002 Lux; Hitam dan putih: 0,0002 Lux
Format pengkodean: H.264/H.265/MJPEG
Peningkatan gambar: Mendukung rentang dinamis yang luas, penekanan cahaya yang kuat, stabilisasi gambar elektronik, pengurangan kebisingan digital 3D, dan keseimbangan putih otomatis
Panjang fokus: 12,5 ̊775mm lensa zoom listrik definisi tinggi
Dehazing: Mendukung dehazing optik dan elektronik
|
|
Fungsi pelacakan
|
1. Metode pelacakan: Front end embedded hardware tracking
2Mode pelacakan: manual, pelacakan otomatis, mendukung hubungan radar
3. Video switching: Digital high-definition visible light/digital infrared video switching tracking
4. Fungsi pelacakan: Dibangun dalam beberapa algoritma pelacakan, mendukung deteksi multi-target, penangkapan otomatis, zoom otomatis selama pelacakan, tampilan real-time dari lintasan target,anti oklusi sementara, dll Pelacakan manual dan otomatis, mendukung pelacakan hubungan radar; Mendukung pengenalan target selama proses pelacakan; Mendukung identifikasi dan pelacakan;Mendukung pelacakan adaptif dari gerbang gelombang udara, dan ukuran kotak pelacak dapat disesuaikan sesuai dengan ukuran target.
Tampilan pelacakan: dilengkapi dengan pelacakan target tampilan mata elang, posisi mata elang dapat disesuaikan sewenang-wenang, mendukung target 2, 4, dan 8x tampilan pembesaran
|
|
Analisis
|
1. Dibangun di 16Tops prosesor daya komputasi
2. Metode implementasi: Modul analisis cerdas tertanam front-end
3. Deteksi perilaku abnormal: mendukung pengenalan target; Mendukung deteksi intrusi regional, deteksi intrusi lintas batas, deteksi gerakan, dll
Pengakuan klasifikasi: mendukung pengakuan klasifikasi target seperti orang, mobil, drone, burung, dll (membutuhkan bantuan pelanggan dalam menyediakan set data)
|
|
Peningkatan fungsi
|
1. Manajemen kesehatan: Mendukung pengujian diri, kueri status, dan umpan balik kode kesalahan, dan mendukung kueri kesehatan perangkat keras seperti cahaya tampak, komponen pencitraan termal,Motor pitch horizontal, suhu chip, dan waktu berjalan
2. Umpan balik data: Ini memiliki umpan balik waktu nyata / kueri dan fungsi penentuan posisi untuk sudut pandang bidang lensa, pembesaran, nilai ZOOM / FOKUS, dan sudut turntable,dan mendukung fungsi query/feedback real-time dan posisi untuk sudut horizontal dan pitch
Upgrade dan pemeliharaan: dapat dihidupkan kembali dari jarak jauh, fungsi upgrade jarak jauh, nyaman untuk pemeliharaan sistem
|
|
Parameter indeks modul servo turntable
|
|
Mesin putar bersumbu tunggal
|
1. sudut rotasi dari turntable: rotasi terus menerus dalam azimuth N × 360 °
2Kecepatan azimuth maksimum: ≥ 130 °/s
3Kecepatan azimuth minimum: ≤ 0,1 °/s
4Percepatan azimuth maksimum: ≥ 90 °/s2
5Keakuratan orientasi: ≤ 0,1 °
6Waktu respons minimum yang tetap menunjuk: ≤ 2 s (stabil dari 0 ° sampai 90 °)
Jangkauan penyesuaian kurung pitch: tidak kurang dari -25 ° sampai 10 °
|
VI:Fitur produk
|
|
|
|
Pemantauan dan pelacakan real-time
|
Sistem anti-drone Hai Dong Qing dapat memantau dan melacak gerakan drone secara real time.Sistem ini dapat dengan cepat mengidentifikasi dan mengunci target drone, mendapatkan lokasi mereka, kecepatan, dan lintasan penerbangan secara real-time.
|
|
Gangguan dan penipuan
|
Dalam mode jamming, sistem dapat secara manual atau otomatis mengaktifkan jamming radio, memaksa drone mendarat segera, melayang,atau kembali ke pangkalanDalam mode penipuan, sistem ini menggunakan teknologi GNSS spoofing untuk mengarahkan drone dari jalur penerbangan yang direncanakan, jauh dari area yang dibatasi dan inti.
|
|
Analisis situasi dan pengambilan keputusan komando
|
Sistem anti-drone Hai Dong Qing dapat menganalisis situasi ancaman drone yang terdeteksi dan memberikan dukungan keputusan komando kepada pengguna.Sistem ini dengan cepat menilai tingkat ancaman dari drone menggunakan data real-time yang diperoleh dari radar, sensor optik, dan peralatan pengintaian elektronik, dikombinasikan dengan model penilaian ancaman yang telah ditetapkan sebelumnya, dan menawarkan rekomendasi respons yang sesuai kepada pengguna.
|
|
Respon terkoordinasi multi-level
|
Sistem ini mendukung tiga tingkat dan dua tingkat Interconnection mode pembuangan yang melibatkan radar, spektrum, dan elektro-optik teknologi.deteksi spektrum, dan pelacakan elektro-optik bekerja sama untuk menyediakan pemantauan dan pelacakan drone yang komprehensif, secara otomatis menyesuaikan strategi gangguan atau penipuan berdasarkan tingkat ancaman.Dalam modus Interkoneksi dua tingkat, pengguna dapat memilih kombinasi radar dengan spektrum, radar dengan elektro-optik,atau spektrum dengan elektro-optik berdasarkan situasi aktual untuk secara fleksibel mengatasi ancaman drone dalam skenario yang berbeda.
|
|
perlindungan regional
|
Sistem anti-drone Hai Dong Qing dapat secara efektif melindungi area yang luas.Cakupan yang luas dan kemampuan pemantauan dan gangguan yang kuat memungkinkannya untuk memberikan pengawasan komprehensif dari zona peringatan dan area inti, memastikan bahwa wilayah kritis tetap aman dari ancaman drone.
|
