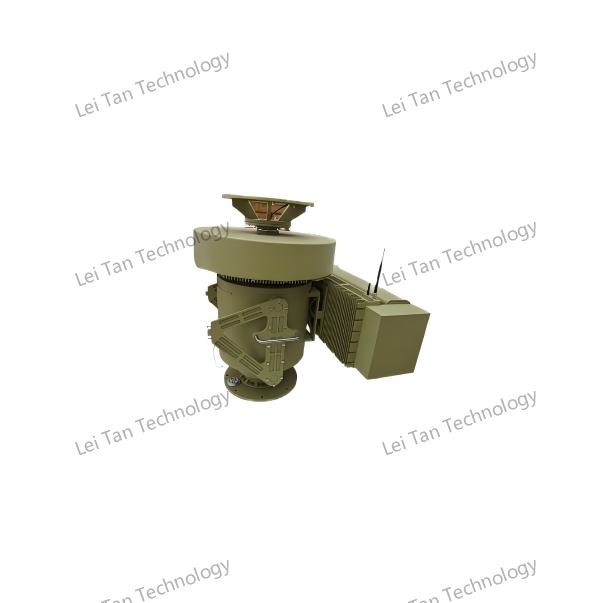

Active Electronically Scanned Array (AESA) Haidongqing Kompak Radar Deteksi UAV
Ⅰ. Deskripsi Produk
AESA Haidongqing Compact UAV Detection Radar adalah generasi baru, sistem anti-drone ringan yang dirancang untuk mendeteksi, melacak,dan menetralisir kendaraan udara kecil tanpa awak (UAV) dengan kecepatan dan presisi yang tak tertandingiMenggunakan teknologi radar array fase aktif, sistem ini menghilangkan keterbatasan pemindaian mekanis, memungkinkan kemudi sinar elektronik yang cepat untuk cakupan 360 ° secara real time.Dirancang untuk portabilitas dan fleksibilitas, sangat ideal untuk melindungi operasi mobile, lingkungan perkotaan, dan ruang udara terbatas di mana sistem besar tradisional tidak praktis.
Terintegrasi dengan pemantauan spektrum, pelacakan elektro-optik, dan modul penanggulangan, radar membentuk jaringan pertahanan multi-lapisan yang mampu mengidentifikasi drone sebesar 0.01 m2 dalam radius 5 kmDesainnya yang kompak tidak mengorbankan kinerja: sistem ini mempertahankan fungsi yang kuat dalam suhu ekstrim (-45 °C sampai +65 °C), angin kencang, dan kondisi lembab,Memastikan keandalan dalam skenario operasional yang berbeda.
Ⅱ. Fitur produk
Active Phased Array Radar (AESA):
Pemindaian Elektronik: Mengganti rotasi mekanis dengan kemudi sinar instan, mencapai tingkat penyegaran < 2 detik untuk cakupan 360 °.
Pelacakan Multi-Target: Secara bersamaan melacak hingga 200 target, termasuk drone yang rendah ketinggian, bergerak lambat, dan kecil (LSS).
Resolusi Tinggi: Memberikan akurasi sudut ≤1° pada 5 km dan presisi posisi 0,005° untuk pelacakan servo-assisted.
Desain Kompak & Modular:
Berat ringan: 30% lebih kecil dan lebih ringan daripada sistem konvensional, dengan jejak 850 mm × 850 mm × 1700 mm dan berat 250 kg.
Perlindungan IP65: Bubuk dan tahan air untuk penggunaan di luar ruangan.
Kecerdasan Berbasis AI:
16 TOPS Embedded Processor: Mengelompokkan UAV, burung, dan kendaraan sambil menyaring alarm palsu (misalnya, dedaunan, kekacauan cuaca).
Adaptive Countermeasures: Memilih mode jamming/deception secara otomatis berdasarkan tingkat ancaman dan jenis UAV.
Fusi Multi-sensor:
Spektrum + Radar + Elektro-Optik: Menggabungkan deteksi RF, analisis rantai radar (RCS), dan konfirmasi visual untuk tingkat alarm palsu <5%.
GNSS Spoofing: Mengganggu sinyal GPS, GLONASS, Galileo, dan BeiDou untuk menyesatkan drone.
Efisiensi Energi:
Mode Daya Rendah: Mengkonsumsi ≤550W dalam mode pengawasan; ≤1950W selama tindakan kontra aktif.
Ⅲ. Fungsi produk
|
Kontrol jarak jauh
|
Mendukung fungsi on/off jarak jauh
|
|
Informasi output
|
Mampu memperoleh informasi seperti jarak, kecepatan, dan sudut benda yang terdeteksi
|
|
Pelacakan Multi-Target
|
Mendukung multi-target tracking switching logic; dapat melacak lintasan beberapa target secara real-time.
|
|
Pengolahan Fusi Target
|
Mendukung pemrosesan fusi data dari beberapa sensor.Manajemen Zona: Memungkinkan pengaturan zona yang fleksibel dengan posisi yang tepat dan kemampuan untuk memicu alarm intrusi.
|
|
Manajemen Zona
|
Memungkinkan pengaturan zona yang fleksibel dengan posisi yang tepat dan kemampuan untuk memicu alarm intrusi.
|
|
Kemampuan Anti Interferensi
|
Fitur kemampuan pengaturan online untuk sensitivitas deteksi dan rentang kecepatan, serta kemampuan untuk menyaring gangguan lintasan abnormal.Melalui penyesuaian sensitivitas dan fungsi penyaringan lintasan abnormal, dapat secara efektif menghilangkan alarm palsu yang disebabkan oleh kekacauan.
|
|
Fungsi Pemantauan Online
|
Mampu memantau status kerja dan mengeluarkan alarm kesalahan; juga memiliki kemampuan untuk memperingatkan ketika perangkat offline.
|
|
Status pemantauan jarak jauh
|
Memiliki kemampuan pemantauan jarak jauh, dapat melaporkan status perangkat secara real-time, dan memiliki fungsi alarm online / offline untuk perangkat.
|
|
Fungsi Pemeriksaan Diri Online
|
Perangkat ini memiliki kemampuan untuk melakukan pemeriksaan diri secara online.
|
|
Kemampuan Pemrosesan Adaptif
|
Mempunyai kemampuan untuk menangani kekacauan target yang bergerak secara adaptif dan memproses peta kekacauan secara adaptif.
|
|
Fungsi Penghubung
|
Fitur radar pan-tilt linkage fungsi, dengan target pelacakan dan bukti penangkapan (otomatis mode pelacakan, mode pelacakan radar, mode pelacakan gambar).
|
|
Jaringan Multi-Site dan Blanking
|
Mampu jaringan dengan beberapa perangkat; memiliki kemampuan untuk deteksi kolaboratif multi-situs; dan memiliki kemampuan untuk mengisi celah ketika situs tetangga gagal.
|
Ⅳ.Parameter Produk
| Indikator fungsional |
| Konfigurasi standar |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, gangguan, penipuan, pengontrol, dan perangkat lunak manajemen) |
| Jarak deteksi |
≥5KM |
| Band frekuensi deteksi |
70 MHz sampai 6000 MHz, Catatan: pita frekuensi lainnya dapat disesuaikan |
| Frekuensi yang menipu |
GPS/GALILEO/GLONASS/Beidou |
| Jarak yang menipu |
≥1KM |
| Band frekuensi interferensi |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| parameter radar |
Parameter rinci tercantum di bawah ini: Parameter kinerja modul radar |
| parameter optoelektronik |
Parameter fotovoltaik Parameter rinci tercantum dalam tabel di bawah ini *4 Parameter kinerja modul fotovoltaik |
| Indikator mekanik |
| ketahanan angin |
10angin kuat |
| Suhu operasi |
- 40°C55°C |
| Suhu penyimpanan |
-45°C65°C |
| rating perlindungan |
IP65 |
| Kelembaban operasi |
≤ 95% |
| antarmuka data |
RJ45 |
| port daya |
Tegangan: 220V
Kekuatan: ≤550W (mode deteksi), ≤1950W (mode countermeasure) |
| berat badan |
250kg |
| Ukuran |
850mm x 850mm x 1700mm |
| Fitur platform |
Daftar putih dan daftar hitam, deteksi real-time, pelacakan optik, tindakan otomatis, tindakan manual, peta GIS. |
| Parameter indikator modul deteksi spektrum |
| Band frekuensi deteksi |
20 MHz-6 GHz |
| Jarak deteksi |
≥5km |
| Tentukan jarak jari-jari |
≥5 kilometer, dapat mengenali beberapa merek dan model drone |
| Sudut deteksi |
360° |
| Kesalahan akurasi pengukuran sudut (akar rata-rata persegi) |
Jarak 5 km atau lebih ≤ 1° |
| Ketinggian deteksi minimum |
<0m |
| Parameter indikator modul interferensi |
| Band frekuensi interferensi |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| port daya |
50W |
| Jarak gangguan |
3KM |
| Parameter modul radar |
| Sistem kerja |
Sistem array berfase (pindaian azimuth+pindaian fase elevasi) |
| Band frekuensi kerja |
Xband |
| Kekuatan deteksi efektif |
≥ 5,0KM (UAV) |
| ≥8.0KM ((Pedesaan) |
| ≥10.0KM (kendaraan) |
| ≥5.0KM ((kapal) |
| Deteksi kecepatan |
0.5m/s-83m/s |
| Keakuratan azimuth |
≤0,3° (mencari);≤0,3° (jalan) |
| Keakuratan pitch |
≤1,0° (mencari);≤0,5° (jalan) |
| Tingkat data |
≤5s/lingkaran |
| Parameter indeks modul optoelektronik |
| Jarak operasi |
Dalam kasus visibilitas atmosfer ≥ 20km, kelembaban ≤ 50% RH, dan perbedaan suhu> 6K,Jarak deteksi cahaya tampak ≥ 5000m, jarak pelacakan ≥ 4000m, jarak pengenalan ≥ 3000m untuk 0.3m × 0.3m target kendaraan udara tak berawak; jarak deteksi citra termal ≥ 1500m, jarak pelacakan ≥ 1000m, jarak pengenalan ≥ 1000m |
