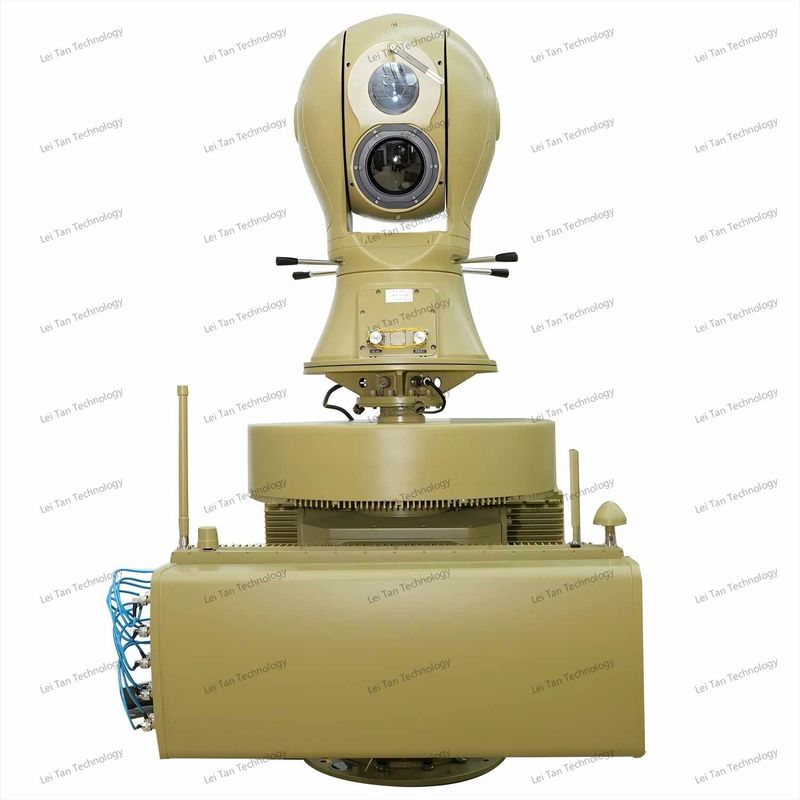

Haidongqing All-Weather UAV Detection dan Surveillance Radar
Ⅰ.Deskripsi Produk
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Mengkombinasikan radar canggih, sensing spektrum, pelacakan elektro-optik, gangguan frekuensi radio (RF), dan teknologi penipuan GNSS, sistem ini memastikan deteksi, pelacakan,dan netralitas drone dalam radius hingga 5 kilometer.
Dirancang untuk keandalan dan kemampuan beradaptasi yang tinggi, sistem ini beroperasi dengan lancar di lingkungan ekstrem, termasuk kondisi cuaca yang keras dan lingkungan elektromagnetik yang kompleks.Arsitektur modularnya memungkinkan penyebaran yang fleksibel di seluruh infrastruktur kritis, instalasi militer, dan acara publik berskala besar, menawarkan pertahanan multi-lapisan terhadap ancaman UAV berlokasi di ketinggian rendah, bergerak lambat, dan kecil (LSS).
Ⅱ. Fitur produk
Multi-Sensor Fusion: Mengintegrasikan radar, analisis spektrum, dan sensor elektro-optik untuk kemampuan deteksi komplementer.
Operasi di semua cuaca: Fungsinya optimal pada suhu mulai dari -45 °C hingga 65 °C dan tahan terhadap 10 tingkat ketahanan angin (perlindungan IP65).
Pelacakan Cerdas: Menggunakan algoritma yang didorong AI untuk pelacakan multi-target, klasifikasi otomatis (drone, burung, kendaraan), dan penyaringan kekacauan adaptif.
Modus Penanggulangan Ganda: Menggabungkan gangguan RF (jarak 3 km) dan penipuan GNSS (jarak 1-3 km) untuk memaksa drone mendarat, melayang, atau kembali.
Keakuratan Tinggi: Mencapai akurasi sudut ≤1 ° RMS pada 5km dan akurasi posisi ≤0,005 ° untuk servo turntables.
Deployment Jaringan: Mendukung jaringan multi-perangkat untuk deteksi kolaboratif dan mengisi celah selama kegagalan situs.
Manajemen jarak jauh: Fitur pemantauan jarak jauh, diagnostik online, dan over-the-air firmware upgrade.
Ⅲ. Fungsi produk
|
Kontrol jarak jauh
|
Mendukung fungsi on/off jarak jauh
|
|
Informasi output
|
Mampu memperoleh informasi seperti jarak, kecepatan, dan sudut benda yang terdeteksi
|
|
Pelacakan Multi-Target
|
Mendukung multi-target tracking switching logic; dapat melacak lintasan beberapa target secara real-time.
|
|
Pengolahan Fusi Target
|
Mendukung pemrosesan fusi data dari beberapa sensor.Manajemen Zona: Memungkinkan pengaturan zona yang fleksibel dengan posisi yang tepat dan kemampuan untuk memicu alarm intrusi.
|
|
Manajemen Zona
|
Memungkinkan pengaturan zona yang fleksibel dengan posisi yang tepat dan kemampuan untuk memicu alarm intrusi.
|
|
Kemampuan Anti Interferensi
|
Fitur kemampuan pengaturan online untuk sensitivitas deteksi dan rentang kecepatan, serta kemampuan untuk menyaring gangguan lintasan abnormal.Melalui penyesuaian sensitivitas dan fungsi penyaringan lintasan abnormal, dapat secara efektif menghilangkan alarm palsu yang disebabkan oleh kekacauan.
|
|
Fungsi Pemantauan Online
|
Mampu memantau status kerja dan mengeluarkan alarm kesalahan; juga memiliki kemampuan untuk memperingatkan ketika perangkat offline.
|
|
Status pemantauan jarak jauh
|
Memiliki kemampuan pemantauan jarak jauh, dapat melaporkan status perangkat secara real-time, dan memiliki fungsi alarm online / offline untuk perangkat.
|
|
Fungsi Pemeriksaan Diri Online
|
Perangkat ini memiliki kemampuan untuk melakukan pemeriksaan diri secara online.
|
|
Kemampuan Pemrosesan Adaptif
|
Mempunyai kemampuan untuk menangani kekacauan target yang bergerak secara adaptif dan memproses peta kekacauan secara adaptif.
|
|
Fungsi Penghubung
|
Fitur radar pan-tilt linkage fungsi, dengan target pelacakan dan bukti penangkapan (otomatis mode pelacakan, mode pelacakan radar, mode pelacakan gambar).
|
|
Jaringan Multi-Site dan Blanking
|
Mampu jaringan dengan beberapa perangkat; memiliki kemampuan untuk deteksi kolaboratif multi-situs; dan memiliki kemampuan untuk mengisi celah ketika situs tetangga gagal.
|
Ⅳ.Parameter Produk
| Indikator fungsional |
| Konfigurasi standar |
UAD-XTF-PZGLE05 (radar, spektrum, elektro-optik, gangguan, penipuan, pengontrol, dan perangkat lunak manajemen) |
| Jarak deteksi |
≥5KM |
| Band frekuensi deteksi |
70 MHz sampai 6000 MHz, Catatan: pita frekuensi lainnya dapat disesuaikan |
| Frekuensi yang menipu |
GPS/GALILEO/GLONASS/Beidou |
| Jarak yang menipu |
≥1KM |
| Band frekuensi interferensi |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
| parameter radar |
Parameter rinci tercantum di bawah ini: Parameter kinerja modul radar |
| parameter optoelektronik |
Parameter fotovoltaik Parameter rinci tercantum dalam tabel di bawah ini *4 Parameter kinerja modul fotovoltaik |
| Indikator mekanik |
| ketahanan angin |
10angin kuat |
| Suhu operasi |
- 40°C55°C |
| Suhu penyimpanan |
-45°C65°C |
| rating perlindungan |
IP65 |
| Kelembaban operasi |
≤ 95% |
| antarmuka data |
RJ45 |
| port daya |
Tegangan: 220V
Kekuatan: ≤550W (mode deteksi), ≤1950W (mode countermeasure) |
| berat badan |
250kg |
| Ukuran |
850mm x 850mm x 1700mm |
| Fitur platform |
Daftar putih dan daftar hitam, deteksi real-time, pelacakan optik, tindakan otomatis, tindakan manual, peta GIS. |
| Parameter indikator modul deteksi spektrum |
| Band frekuensi deteksi |
20 MHz-6 GHz |
| Jarak deteksi |
≥5km |
| Tentukan jarak jari-jari |
≥5 kilometer, dapat mengenali beberapa merek dan model drone |
| Sudut deteksi |
360° |
| Kesalahan akurasi pengukuran sudut (akar rata-rata persegi) |
Jarak 5 km atau lebih ≤ 1° |
| Ketinggian deteksi minimum |
<0m |
| Parameter indikator modul interferensi |
| Band frekuensi interferensi |
5900-6200MHz |
| 5600-5950MHz |
| 5100-5350MHz |
| 4850-5100MHz |
| 2280-2540MHz |
| 1750-2000MHz |
| 1100-1400MHz |
| 850-1050MHz |
| 720-950MHz |
| 410-520MHz |
| port daya |
50W |
| Jarak gangguan |
3KM |
| Parameter modul radar |
| Sistem kerja |
Sistem array berfase (pindaian azimuth+pindaian fase elevasi) |
| Band frekuensi kerja |
Xband |
| Kekuatan deteksi efektif |
≥ 5,0KM (UAV) |
| ≥8.0KM ((Pedesaan) |
| ≥10.0KM (kendaraan) |
| ≥5.0KM ((kapal) |
| Deteksi kecepatan |
0.5m/s-83m/s |
| Keakuratan azimuth |
≤0,3° (mencari);≤0,3° (jalan) |
| Keakuratan pitch |
≤1,0° (mencari);≤0,5° (jalan) |
| Tingkat data |
≤5s/lingkaran |
| Parameter indeks modul optoelektronik |
| Jarak operasi |
Dalam kasus visibilitas atmosfer ≥ 20km, kelembaban ≤ 50% RH, dan perbedaan suhu> 6K,Jarak deteksi cahaya tampak ≥ 5000m, jarak pelacakan ≥ 4000m, jarak pengenalan ≥ 3000m untuk 0.3m × 0.3m target kendaraan udara tak berawak; jarak deteksi citra termal ≥ 1500m, jarak pelacakan ≥ 1000m, jarak pengenalan ≥ 1000m |
